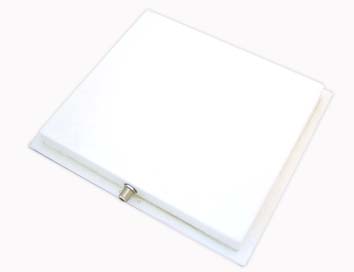

2.4GHz Panel Atenna, Gain 20 dBi
 กดเพื่อขยายขนาด |
|
2.4GHz PANEL Atenna 20 dBi
สายอากาศแบบกำหนดทิศทางเพื่อให้ระดับสัญญาณที่แรงกว่ารอบทิศทาง Beam กว้าง ติดตั้งง่าย ไม่ใช่ช่างก็ทำได้
WM-FP-24-20 (PDF file)

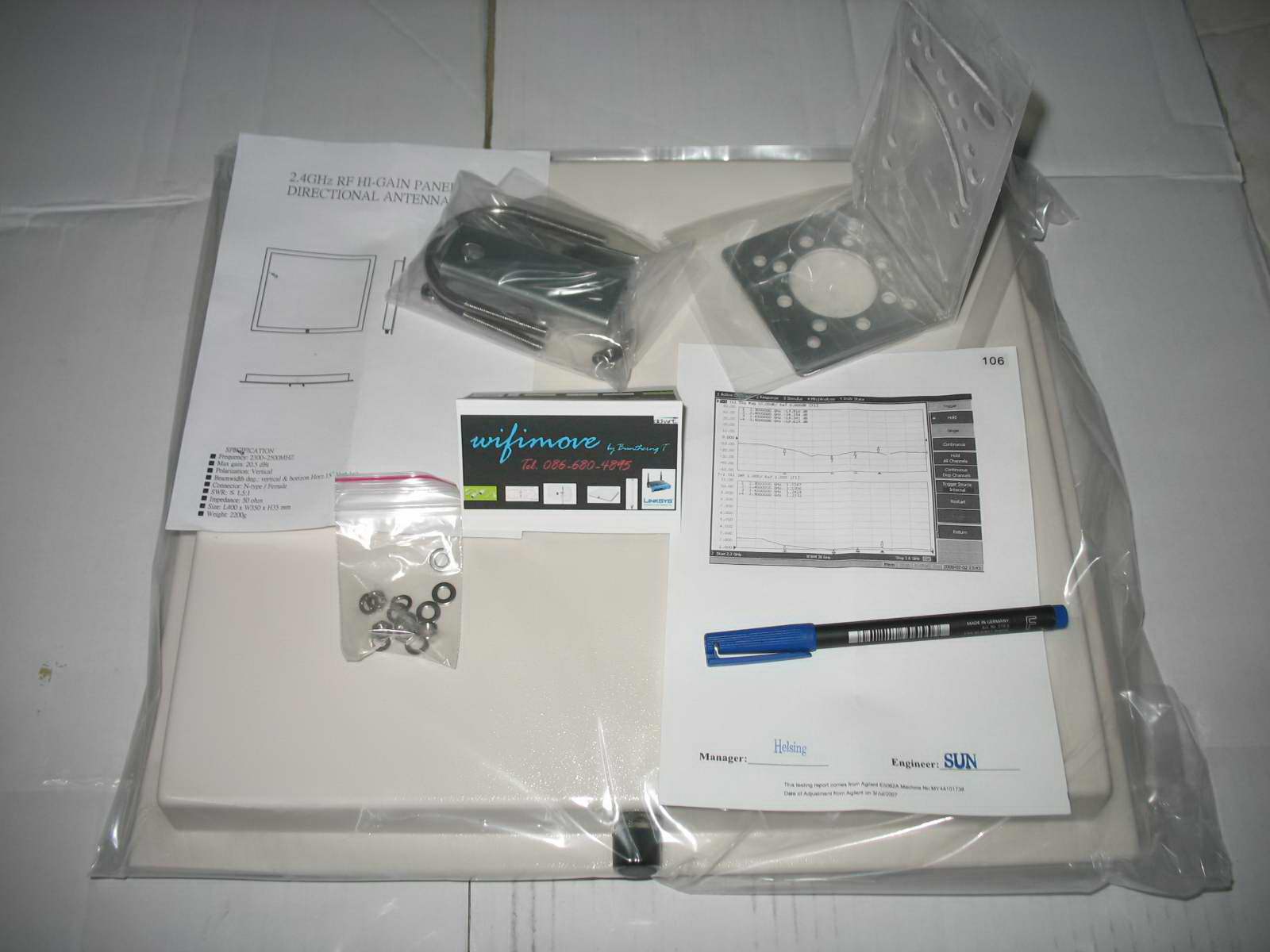

อุปกรณ์ผ่านการ ทดสอบด้วยเครื่องมือวัดและทดสอบ มีผลการทดสอบแนบอยู่ในกล่อง ดังนั้นท่านสามารถเลือก Channel ที่ให้ค่า VSWR ต่ำสุด หรือ Channel ที่ใกล้เคืองค่าต่ำสุดได้ถ้าจำเป็น
- ใช้ยิงสัญญาณเข้าหาตึก
- กระจายสัญญาณไปทั้งสนามหญ้าโดยติตั้งไว้ข้างตึก
- กระจายสัญญาณไปทั้งหมู่บ้านโดยติดตั้งไว้บนหลังคาแล้วหันหน้าเข้าหาชุมชนเป้าหมาย
- กระจายสัญญาณแบบ Point to point หรือ Point to multipoint
- ติดตั้งตัว Access point ไว้ในบ้าน เจาะรูออกมาติดตั้ง panel ไว้กับข้างบ้านได้
- มีชุดติดตั้งอยู่ในกล่อง หาแค่เสาขนาดเท่าเสาทีวีก็ใช้ได้
 |
||||
| The importance of beamwidth: | ||||
|
|
||||
|
Omni-directional whip antenna
|
|
 |
360°–กระจายสัญญาณแบบรอบตัวแต่ได้ระยะใกล้ | |
|
Flat panel semi-directional antenna
|
 |
90-180°–กระจายสัญญาณแบบ กำหนดหนดทิศทางเป็นมุมกว้าง ระยะปานกลางเหมาะกับการใช้งานหวังผลทิศทางเดียวแต่กว้างเช่นยิงสัญญาณเข้าหา ตึก แหล่งชุมชน หรือสนามหญ้า เป็นต้น | ||
The Antenna comes with MOUNTING KITS. The panel antenna extends the AP ranges in a single floor setting, and it is best to be positioned in the corner of the building. The antenna is point-point, directional transmission so you can connect to LANS between the buildings in the campus settings. The coverage angle is Horizontal: 15° Vertical: 16 °. It’s used for outdoor ONLY. The range is up to 14700 feet (2.8 miles). The connector type is N FEMALE so strongly suggest use N MALE TYPE LOW LOSS PRE-ASSEMBLIED CABLES for best results.
ตามที่กล่าวอ้าง: 2.8 miles = 4.5 km ในที่โล่งไม่มีสิ่งกีดขวาง
| Technical information | |
|
Frequency:
|
2300-2500Mhz |
|
Gain:
|
20.5dBi |
|
Polarization:
|
Horizontal |
|
Beamwidth deg: vertical & horizontal
|
H: 16 Degrees, V: 15 Degrees |
|
SWR:
|
1.5：1 |
|
Impedance:
|
50 Ohm |
| Dimensions | |
|
Length:
|
L15.5×W13.8×H1mm (inch) |
|
Weight:
|
100g |
|
Connector:
|
N Female |

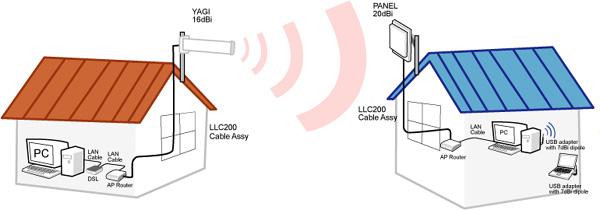

ตัวอย่างการใช้งาน Yagi 16dBi <----------------------> Panel 20dBi ส่ง-รับ แบบ Repeater หรือ WDS
