ผู้ผลิต: Taiwan factory
รหัส/รุ่น: LLC200
สถานะสินค้า: มีสินค้า
฿80 บาท

100 ชิ้น ขึ้นไป ราคาชิ้นละ ฿75 บาท



Logo

ขายเป็นเมตร

Datasheet

สายเคเบิลชนิด Low loss ความสูญเสียน้อยกว่า 0.554 dB/m ที่ย่าน 2.5 GHz



         เป็นสายนำสัญญาณ เพื่อต่อระหว่าง Access point กับสายอากาศแบบ Outdoor โดยตัวสายนำสัญญาณเป็นชนิด LLC200 ความสูญเสียต่ำ (Loss < 0.554 dB/m ที่ 2.5GHz)

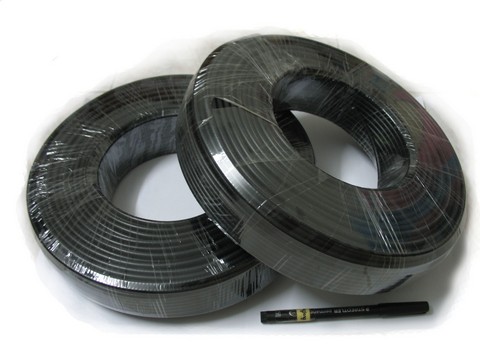

ม้วน 100 เมตร

ข้างสายพิมพ์ว่า LOW LOSS 200 50 OHM COAXIAL CABLE NFC/HYT 3D



LLC200 cable (เทียบเท่า LMR-200)
TECHNICAL SPECIFICATION
CABLE TYPE
LOW LOSS 200 COAXIAL CABLE
STRUCTURE

 Composition(No./)
1/1.12mm
Conductor
 Material
Bare Copper Wire

 Outside Diameter ()
1.12±0.03mm

 Material
Gas Injected Foamed Polyethylene
Insulation
 Thickness ()
0.84mm

 Nom. Diameter()
2.80 ± 0.1mm
Shield
 Material
(1) Bonded Aluminum Foil
(2) Tinned Copper Wire
 Construction
0.025mm
16x6/0.12mm
 Coverage

88%
 Diameter()

0.12±0.008mm

 Material
PVC
Jacket
 Diameter()
4.95 ± 0.10m

 Color
Black
Printing
 LOW LOSS 200 50 OHM COAXIAL CABLE NFC/HYT 3D
 ELECTRICAL CHARACTERISTIC
 Impedance
W
50 ± 3
 Insulation Resistance
MW / km
1000 ­
 Capacitance
pF/M
80.4 ± 3
 Attenuation
Frequency(MHz)
30
150
450
900
1500
1800
2500

dB/100M
5.8
13.1
22.8
32.6
42.4
46.6
55.4




DRWN.
Vivien Cheng
DRWN. No.:
CHKD.
C.H. Liu
4LMR20009601001M1
APPD.
Vincent Shen
Date:NOV. 05, 2004
